Jakie są metody połączenia sterowników LED?



Dla specjalistów zajmujących się badaniami i rozwojem produktów LED, produkcją i instalacją wybór właściwej metody podłączenia sterownika LED ma kluczowe znaczenie dla zapewnienia stabilności produktu, wydłużenia żywotności i zmniejszenia kosztów konserwacji. W tym artykule szczegółowo opisano cechy, zalety, wady i obowiązujące scenariusze każdej metody podłączenia sterownika LED, aby pomóc w dokonaniu dokładnego wyboru.



1. Połączenie szeregowe

Metoda połączenia szeregowego jest prosta w obwodzie: diody LED są połączone końcami w pętli. Ponieważ diody LED są urządzeniami typu-prądowego, prąd przepływający przez każdą diodę LED podczas pracy jest stały, co zasadniczo może zapewnić jednolite natężenie światła każdej diody LED.



Zalety: Prosta konstrukcja obwodu i łatwe podłączenie, przy jednakowej jasności diod LED. Wady: ma to fatalną wadę,-jeśli jedna dioda LED ulegnie awarii i otworzy obwód, cały ciąg diod LED zgaśnie, co wpłynie na niezawodność. Dlatego w celu poprawy ogólnej niezawodności wymagane są diody LED- wysokiej jakości.



Uwaga dotycząca dopasowania sterownika: Jeżeli używany jest sterownik LED o stałym napięciu, zwarcie jednej diody LED powoduje wzrost prądu w obwodzie, co może spowodować uszkodzenie wszystkich kolejnych diod LED po osiągnięciu określonej wartości. Jeśli jednak używany jest sterownik LED prądu stałego, prąd pozostaje zasadniczo niezmieniony w przypadku zwarcia jednej diody LED-, bez wpływu na inne diody LED. Niezależnie od typu sterownika, cały obwód nie będzie się świecić, jeśli którakolwiek dioda LED będzie otwarta-w obwodzie.



Obowiązujące scenariusze: ciągi świetlne LED-o małej mocy, małe lampy dekoracyjne i scenariusze z małą liczbą diod LED i niskimi wymaganiami dotyczącymi niezawodności.





2. Połączenie równoległe

Metoda połączenia równoległego charakteryzuje się tym, że diody LED są połączone równolegle na obu końcach. Podczas pracy każda dioda LED ma to samo napięcie, ale prąd może nie być równy-nawet w przypadku diod LED tego samego modelu, specyfikacji i partii ze względu na różnice w procesach produkcyjnych.



Zalety: Niskie wymagane napięcie i prosta struktura obwodu. Wady: Nierównomierny rozkład prądu może skrócić żywotność diod LED przy nadmiernym natężeniu, a nawet z czasem je przepalić. Niezawodność nie jest wysoka, szczególnie przy dużej liczbie diod LED prawdopodobieństwo awarii znacznie wzrasta.



Uwaga dotycząca dopasowania sterowników: Ze względu na różne spadki napięcia przewodzenia każdej diody LED, jasność każdej diody LED może być niespójna. Jeśli jedna dioda LED zostanie-zwarta, cały obwód-zostanie zwarty, a inne diody LED nie będą działać normalnie. Jeśli obwód jednej diody LED jest otwarty-, użycie sterownika stałoprądowego zwiększy prąd rozprowadzany do pozostałych diod LED, co może spowodować uszkodzenie; użycie sterownika stałonapięciowego nie wpłynie na normalną pracę całego obwodu LED.



Obowiązujące scenariusze: produkty LED niskiego-napięcia, sprzęt oświetleniowy-na małą skalę oraz scenariusze, w których zasilanie jest ograniczone, ale wymagania dotyczące niezawodności nie są wysokie.





3. Podłączenie sterownika LED: połączenie szeregowe-równoległe (mieszane).

Metoda połączenia mieszanego łączy połączenia szeregowe i równoległe: najpierw kilka diod LED łączy się szeregowo, tworząc odgałęzienie, a następnie wiele odgałęzień łączy się równolegle do zasilacza sterownika LED. Gdy diody LED mają podstawową konsystencję, ta metoda połączenia zapewnia, że ​​napięcie wszystkich gałęzi jest w zasadzie równe, a prąd przepływający przez każdą gałąź jest w zasadzie stały.



Podstawowa zaleta: jest stosowana głównie w scenariuszach z dużą liczbą diod LED. Awaria diod LED w jednej gałęzi wpłynie tylko na efekt świetlny tej gałęzi, co znacznie poprawia niezawodność w porównaniu z prostymi połączeniami szeregowymi lub równoległymi.

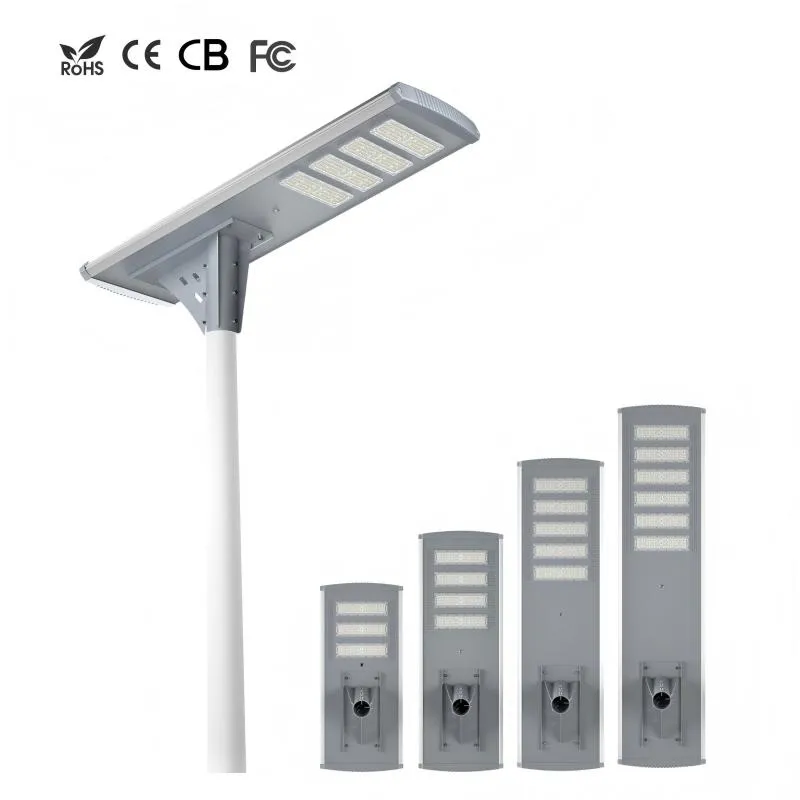

Praktyczne zastosowanie: obecnie wiele-lamp LED dużej mocy (takich jak lampy uliczne LED, oświetlenie przemysłowe i komercyjne) zazwyczaj przyjmuje tę metodę połączenia, która zapewnia dobrą równowagę między praktycznością a niezawodnością.



Obowiązujące scenariusze: lampy LED-o dużej mocy,-projekty oświetleniowe na dużą skalę i scenariusze o wysokich wymaganiach dotyczących niezawodności i jednolitej jasności.





4. Połączenie macierzy

Główna struktura metody łączenia macierzy jest następująca: każda gałąź składa się z 3 diod LED tworzących grupę, które są odpowiednio podłączone do zacisków wyjściowych Ua, Ub i Uc sterownika. Kiedy wszystkie 3 diody LED w odgałęzieniu działają normalnie, emitują światło w tym samym czasie; jeśli jedna lub dwie diody LED ulegną awarii i nastąpi przerwa w obwodzie, co najmniej jedna dioda LED może nadal działać normalnie.



Podstawowa zaleta: taka konstrukcja może znacznie poprawić niezawodność świetlną każdej grupy diod LED, zwiększając w ten sposób ogólną niezawodność świetlną całego systemu LED. Należy zauważyć, że metoda ta wymaga wielu grup zasilaczy wejściowych, których głównym celem jest poprawa niezawodności pracy diod LED i zmniejszenie ogólnej awaryjności obwodu.



Obowiązujące scenariusze: produkty LED-o wysokiej niezawodności, takie jak oświetlenie awaryjne, oświetlenie medyczne i oświetlenie zewnętrzne, które wymagają-długiej i stabilnej pracy.





Jak wybrać odpowiednią metodę połączenia?

Cztery metody podłączania sterowników LED mają swoje zalety i wady i nie ma jednego-rozmiaru-pasującego-wszystkim”. W zastosowaniach praktycznych należy kompleksowo rozważyć następujące czynniki, aby dokonać rozsądnego wyboru:

• Moc produktu LED i liczba diod LED
• Rzeczywiste scenariusze użytkowania i wymagania dotyczące niezawodności
• Typ sterownika LED (stały prąd/stałe napięcie)
• Koszt konserwacji i późniejsza wygoda obsługi i konserwacji



Tylko wybierając odpowiednią metodę połączenia, możemy w pełni wykorzystać zalety diod LED, zapewnić-długoterminową stabilną pracę produktów oraz zrównoważyć efekt użytkowania i żywotność.
