Moc słonecznej lampy ulicznej a jasność: praktyczny przewodnik

Wielu kupujących zakłada, że ​​wyższa moc znamionowa automatycznie oznacza jaśniejsze światło. W rzeczywistości wat jest miarą mocy elektrycznej, podczas gdy postrzegana jasność jezdni zależy od lumenów, rozkładu optycznego, warunków montażu i (w przypadku systemów fotowoltaicznych) od tego, czy panel-sterownik-bateria jest w stanie utrzymać moc wyjściową przez całą noc. W tym artykule wyjaśniono związek międzysłoneczna latarnia ulicznawat i jasność, wyjaśnia, co wat robi, a czego nie oznacza, co tak naprawdę decyduje o wydajności oświetlenia i jak oszacować rzeczywistą moc roboczą słonecznej latarni ulicznej przy użyciu praktycznych metod inżynieryjnych.



1. Wat słonecznej lampy ulicznej a jasność: co oznacza wat?

1.1 Definicja wata

Wat (W) to jednostka mocy: jeden dżul energii zużywanej na sekundę. W słonecznej lampie ulicznej wat powinien opisywać moc elektryczną pobieraną przez moduł LED podczas pracy.Wyzwanie polega na tym, że wat jest wykorzystywany na rynku niekonsekwentnie. W zależności od sprzedawcy może to odnosić się do rzeczywistego poboru mocy diod LED, deklarowanej równoważnej mocy (marketingowe porównanie z lampami halogenowymi/żarowymi) lub może nawet być mylone z mocą panelu słonecznego, co jest zupełnie innym parametrem.





1.2 Dlaczego producenci etykietują słoneczne lampy uliczne według Watt?

Watt to znany skrót. Przez dziesięciolecia konsumenci nauczyli się zużywać więcej watów=jaśniej, a ten model mentalny nadal wpływa na decyzje zakupowe. Dla producentów łatwiej jest przekazać wat niż lumeny, rozkład optyczny, jednorodność i straty systemowe.



Różni interesariusze różnie postrzegają tę kwestię. Projektanci oświetlenia zazwyczaj uważają, że sam wat jest niewystarczający i potencjalnie wprowadza w błąd. Wykonawcy mogą preferować wybór wyższej-watów, aby zmniejszyć ryzyko reklamacji-z powodu niedostatecznego oświetlenia. Jednak nabywcy i mieszkańcy gmin często traktują priorytetowo kontrolę odblasków, redukcję wpadania światła i stabilną-wydajność w nocy-cele, które mogą nie pokrywać się z samym wyborem największej liczby watów.



2. Moc słonecznej lampy ulicznej a jasność: co decyduje o jasności

2,1 lumenów: prawdziwy wskaźnik jasności

Lumeny (lm) mierzą całkowitą ilość emitowanego światła widzialnego. Przy porównywaniu „ilości emitowanego światła” właściwym punktem wyjścia- są lumeny, a nie waty.Mimo to strumień świetlny nie jest pełną historią. Skuteczność oświetlenia jezdni ocenia się na podstawie oświetlenia podłoża (luksy) i równomierności. Dwie oprawy o podobnych wartościach lumenów mogą dawać bardzo różne wyniki w zależności od rozkładu wiązki, wysokości montażu i odstępów.





2.2 Wydajność LED (lm/W)

Wydajność diod LED jest powszechnie wyrażana w lumenach na wat (lm/W). Choć nowoczesne pakiety LED mogą być bardzo wydajne,-wydajność systemu w rzeczywistych warunkach jest zmniejszona z powodu ciepła, strat w sterownikach i strat optycznych.Dlatego wat nie pozwala wiarygodnie przewidzieć jasności. Dobrze-zaprojektowana oprawa z wydajnymi diodami LED i dobrym zarządzaniem ciepłem może zapewnić doskonałą moc wyjściową przy 60 rzeczywistych watach. Źle zaprojektowany produkt-wykorzystujący chipy niższej-lub nadmiernie nagrzewający się-może mieć słabsze wyniki, nawet jeśli na etykiecie podano znacznie wyższą moc.



2.3 Konstrukcja optyczna LED

Optyka określa, czy światło dociera tam, gdzie jest potrzebne. Oświetlenie uliczne zyskuje na-optymalizacji jezdni, często asymetrycznym rozsyle światła, które oświetla powierzchnię drogi, a nie rozprasza je w niebo lub na pobliskie posesje. Słaba optyka może spowodować powstanie jasnego, gorącego punktu pod słupem, pozostawiając ciemne odstępy między słupami-a zwiększone odblaski mogą zmniejszyć komfort widzenia i postrzegane bezpieczeństwo.



2.4 Panel słoneczny i pojemność baterii

A słoneczna latarnia ulicznajest systemem energetycznym. Panel generuje energię, akumulator ją magazynuje, a dioda LED zużywa ją przez wiele godzin. Jeśli pojemność panelu i baterii nie jest dostosowana do czasu pracy i lokalnej pogody, oprawa może przyciemnić się później w nocy lub wyłączyć się wcześniej.Przydatnym modelem jest bilans energetyczny: czas pracy zależy od zgromadzonych-watogodzin w porównaniu z nocnym zużyciem-watogodzin. Zasoby energii słonecznej różnią się zwłaszcza w zależności od położenia geograficznego i pory roku; w wielu regionach występuje około 3–6 szczytowych godzin słonecznych dziennie, w zależności od klimatu i pory roku. Ta różnica może stanowić różnicę między stabilnym oświetleniem-w nocy a stopniowym przyciemnianiem.





3. Słoneczna lampa uliczna wat a jasność: Jak obliczyć moc rzeczywistą

Założenie krytyczne: prawdziwa moc jest dynamiczna

Przed omówieniem metod obliczeniowych należy wyjaśnić jedną kluczową kwestię: rzeczywista moc robocza słonecznej latarni ulicznej nie jest stała. Większość słonecznych latarni ulicznych korzysta z wielo-krokowych programów wyjściowych i logiki-zabezpieczenia akumulatora, więc moc zmienia się w ciągu nocy.Dlatego każda obliczona wartość mocy rzeczywistej zazwyczaj reprezentuje średnią moc w-okresie wysokiej mocy wyjściowej (lub równoważną średnią-pełnej mocy). Jest to nadal bardzo przydatne do oceny, czy produkt jest realistycznie określony.



Moc zmienia się głównie z dwóch powodów.Po pierwsze, wiele słonecznych latarni ulicznych korzysta z wielu trybów mocy, aby zrównoważyć jasność i czas działania, np. wyższą moc wieczorem, niższą moc w późnych-godzinach nocnych i zwiększoną jasność przed porankiem. Często odpowiada to około 4–5 godzinom-pracy z pełną mocą na noc.Po drugie, kontroler dostosowuje moc w oparciu o stan baterii. Kiedy poziom naładowania baterii spada, system automatycznie zmniejsza moc wyjściową, aby wydłużyć czas pracy, dzięki czemu rzeczywiste zużycie energii jest zmienne w ciągu nocy.



Metoda 1: Pomiar miernikiem cęgowym DC

Jeśli chcesz uzyskać najbardziej intuicyjną i dokładną wartość-mocy rzeczywistej,-pomiar na miejscu za pomocą miernika cęgowego prądu stałego jest najprostszą i najbardziej zalecaną metodą.



Wiele osób instynktownie używa multimetru do pomiaru prądu, ale wymaga to przerwania obwodu i połączenia szeregowego, co jest niewygodne i-podatne na błędy. Miernik cęgowy prądu stałego może mierzyć prąd poprzez zaciśnięcie wokół przewodu bez odłączania przewodów, dzięki czemu jest bezpieczniejszy i szybszy. Miernik musi obsługiwać pomiar prądu stałego, a jego zakres powinien odpowiadać parametrom oprawy.



Praktyczna procedura jest następująca: całkowicie naładuj baterię litową; odłącz złącze ładowania panelu słonecznego, aby system znajdował się-w trybie wyłącznie rozładowania, a ładowanie nie będzie miało wpływu na odczyty; zmierzyć wyjście sterownika na diodę LED (napięcie robocze i prąd roboczy); następnie oblicz moc za pomocą P=V × I. W razie potrzeby wykonuj odczyty co godzinę, aby wywnioskować zaprogramowany-harmonogram ściemniania krokowego.





Metoda 2: Obliczenia wsteczne-na podstawie pojemności baterii litowej

Jeśli-pomiar na miejscu nie jest możliwy, a dysponujesz jedynie specyfikacjami baterii, możesz oszacować rzeczywistą moc diod LED, analizując pojemność baterii wstecz.



Metoda ta zakłada typową logikę projektowania inżynierskiego: wiele-projektowych słonecznych lamp ulicznych projektuje się na około dwa dni pracy podczas ciągłej pochmurnej/deszczowej pogody, przy jednoczesnym ograniczeniu głębokości rozładowania do około 50% w celu ochrony żywotności baterii. Konfiguracje rynkowe są różne: niektóre niedrogie-modele konsumenckie mogą być projektowane z około 1,5 dnia autonomii (często kosztem żywotności baterii), podczas gdy projekty premium mogą zapewniać 3 dni lub więcej. Możesz dostosować założenia w oparciu o klasę produktu.



Uwzględniając wydajność kulombowską i straty systemu, praktyczny wzór szacunkowy to:

Rzeczywista moc diody LED (W) ≈ Pojemność akumulatora (Ah) × Napięcie akumulatora (V) ÷ 2,22 ÷ Ekwiwalent pełnej-mocy w godzinach (h)



W tym przypadku 2,22 to współczynnik empiryczny używany do szacunków-od-dniowych, który konsoliduje typowe straty podczas ładowania/rozładowania i okablowania. Może się nieznacznie różnić w zależności od projektu systemu, ale ogólnie jest odpowiedni do oceny praktycznej.



Przykład: produkt reklamowany jako „105 W” zawiera baterię 6,4 V 10 000 mAh, co odpowiada 6,4 V 10 Ah.



Jeśli założymy, że 2-dni autonomii i 4,5 godziny w ekwiwalencie pełnej mocy, szacowana moc rzeczywista wynosi:

10 × 6.4 ÷ 2.22 ÷ 4.5 ≈ 6.4W



Jeśli założymy, że konfiguracja jest tańsza-z 1,5-dniową autonomią i 4 godzinami równoważnymi pełnej mocy, szacunki będą następujące:

10 × 6.4 ÷ 1.5 ÷ 4 ≈ 10.7W



Jeśli specyfikacja wskazuje również całkowity strumień świetlny na poziomie około 1080 lm, zakładana skuteczność wynosi w przybliżeniu 100 lm/W-co odpowiada wielu małym projektom z wieloma-LED-, co potwierdza wniosek, że rzeczywista moc elektryczna jest bliższa około 10 W, pomimo etykiety marketingowej „105 W”. Jest to typowy wzór inflacji mocy w niektórych kanałach detalicznych.



Metoda 3: Obliczenia-wsteczne na podstawie parametrów panelu słonecznego

Trzecia metoda szacuje rzeczywistą moc diod LED na podstawie mocy panelu, zakładając, że system jest zaprojektowany w taki sposób, że dzienna produkcja w przybliżeniu równoważy dzienne zużycie w celu zapewnienia zrównoważonej jazdy na rowerze.



Uproszczony model energetyczny to:

Dzienna energia panelu (Wh) ≈ Moc panelu (W) × Szczytowe godziny nasłonecznienia (h) ÷ 2,22

Dzienna energia LED (Wh) ≈ Rzeczywista moc LED (W) × Pełny-równoważnik mocy w godzinach (h)



Gdy produkcja i zużycie są zbilansowane, można oszacować:

Rzeczywista moc diod LED (W) ≈ Moc panelu (W) × Szczytowe godziny nasłonecznienia (h) ÷ Pełna-odpowiednik mocy w godzinach (h) ÷ 2,22



Szczytowe godziny słoneczne zależą od lokalizacji; w wielu regionach Chin często przyjmuje się 3,5–4,5 godziny jako przybliżoną wartość szacunkową. Ten sam współczynnik 2,22 zastosowano tutaj do odzwierciedlenia typowych strat podczas ładowania i okablowania; do codziennych szacunków podejście to jest na ogół wystarczające.





4. Przykład zalecanej konfiguracji

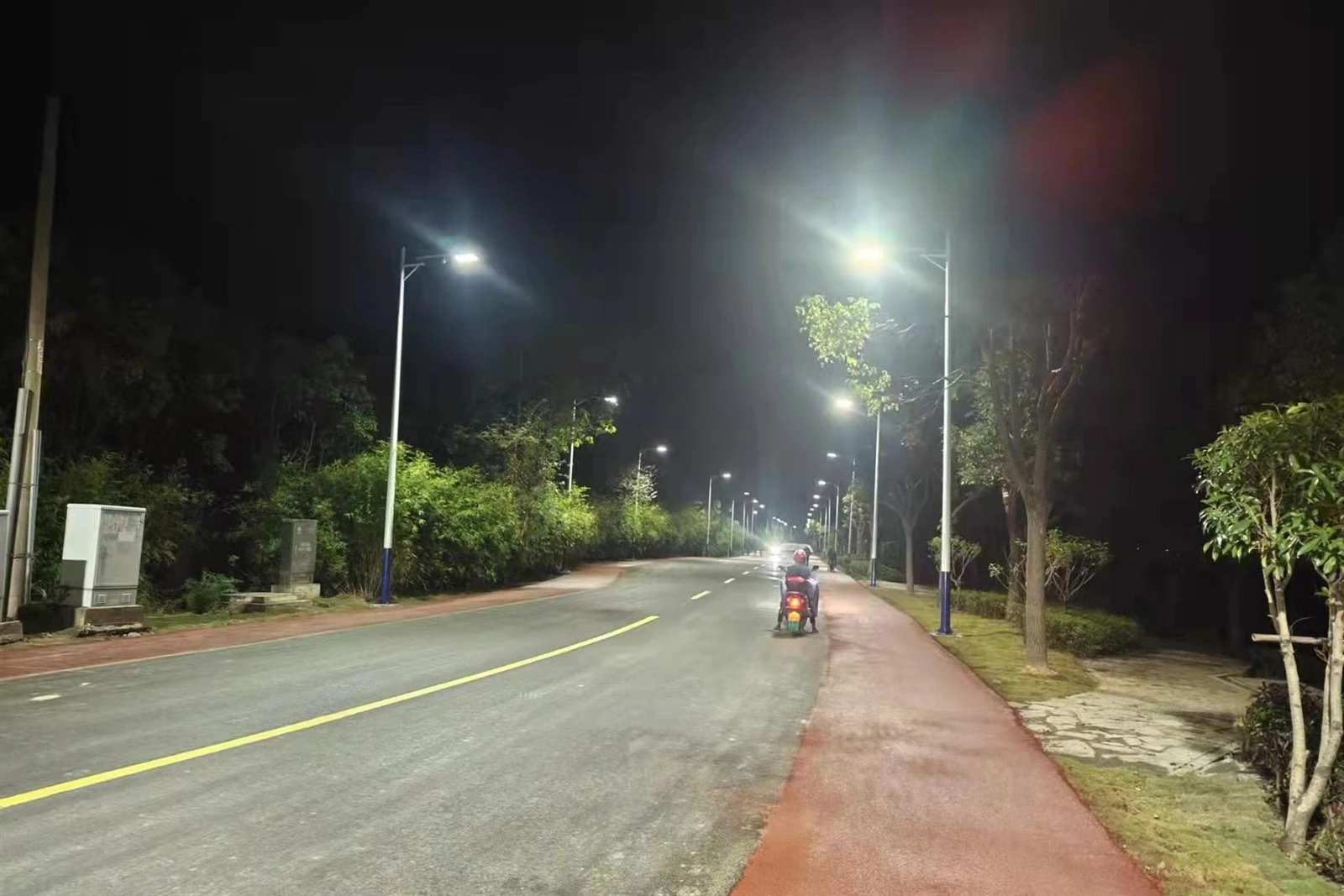

Rozważmy typową drogę osiedlową/kolektorową z słupami o długości około 7–8 metrów, umiarkowanymi odstępami i wymaganiem około 12 godzin pracy.



Praktyczne podejście polega na zdefiniowaniu najpierw docelowego oświetlenia (poziom i równomierność oświetlenia), a następnie wybraniu oprawy o zweryfikowanym strumieniu świetlnym i optyce-odpowiedniej do jezdni. Następnie należy dobrać rozmiar panelu i akumulatora tak, aby utrzymać wybrany profil mocy wyjściowej w rzeczywistych warunkach,-a nie tylko w testach w idealny słoneczny-dzień. Wiele wdrożeń zapewnia stałą niezawodność w ciągu nocy dzięki połączeniu odpowiedniej pojemności baterii z planowaną krzywą przyciemniania, np. wyższą mocą wyjściową podczas ruchu wcześnie wieczorem i zmniejszoną mocą wyjściową w godzinach-mniejszej aktywności, aby zapewnić działanie do świtu.



Podczas zakupów najważniejsza jest nie etykieta dotycząca mocy, ale to, czy dostawca może dostarczyć wiarygodne dane dotyczące wydajności: dostarczone lumeny, zmierzony pobór mocy, pojemność baterii, parametry panelu i, w idealnym przypadku, pliki fotometryczne (IES) umożliwiające przewidywanie oświetlenia podłoża.



Wniosek

Moc słonecznej latarni ulicznej w porównaniu do jasności nie jest prostym porównaniem wyższych liczb z niższymi liczbami. W przypadku słonecznych lamp ulicznych-rzeczywista jasność zależy od strumienia świetlnego, wydajności diod LED, rozsyłu optycznego i systemu energetycznego, który utrzymuje działanie przez całą noc. Etykieta „wysoka moc” może ukrywać niski rzeczywisty pobór mocy,-diody LED o niskiej wydajności, zbyt małe baterie lub systemy, które tylko przez krótki czas utrzymują szczytową jasność.



Jeśli chceszsłoneczne latarnie ulicznektóre działają zgodnie z oczekiwaniami, traktuj priorytetowo zweryfikowane lumeny, wiarygodną strategię czasu działania i-odpowiednią optykę-na jezdni oraz potwierdź, że rozmiar panelu i akumulatora odpowiada lokalnym warunkom słonecznym i wymaganiom-godzin pracy.
